· Höhere Fertigungsanforderung
· Arretierbolzen (Rastbolzen) ermöglichen ein Feststellen und Einrasten
· Anwendungsgebiete: Maschinenbau, Gerätebau, Vorrichtungsbau, Messtechnik, Haushalt
· Hohe Stabilität
· Material: Stahl oder Edelstahl
Arretierstift gehärtet: Festigkeitsklasse 5.8.
Arretierstift gehärtet: Gewindehülse 1.4305. Arretierstift 1.4034.
Pilzgriff Thermoplast schwarzgrau.
Arretierstift gehärtet, geschliffen und brüniert.
Arretierstift gehärtet, geschliffen und blank.

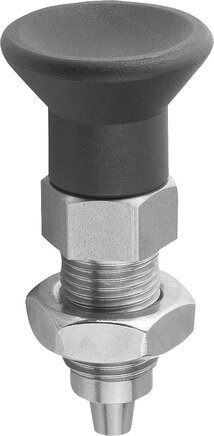

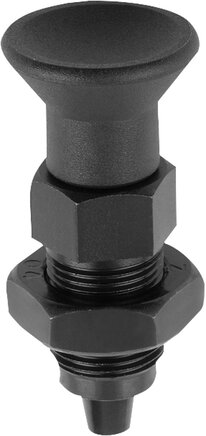

Die Premium-Arretierbolzen zeichnen sich durch ihre höhere Fertigungsanforderungen des Arretierbolzens und der Gewindehülse aus. Darüber hinaus wurde an der Gewindehülse eine Zentrierung angebracht, welche zur Erhöhung der Positioniergenauigkeit genutzt werden kann. Die Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden sollen und eine höhere Positiongenaugkeit gefordert ist. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Bei hoher Beanspruchung mit Querkräften ist der Zentrieransatz zu nutzen.
Bei Verwendung der Gewindehülsenzentrierung empfiehlt es sich, die Passung am Aufnahmestück vor dem Gewindeschneiden zu fertigen.
Die konischen Anlageflächen werden über die Gewindehülse und der Kontermutter angepasst.
Sonderausführungen und Distanzringe.
Passende Buchse konisch 03089.
