· elektronische Zustandsabfrage
· kurzer Schaltabstand
Arretierbolzen werden eingesetzt, wenn eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll.
Beispiele hierfür sind Längen- und Höhenarretierung sowie Positionsarretierung im Maschinen-, Geräte-, Möbel- und Sonderfahrzeugbau.
Bei den Arretierbolzen mit Zustandssensor kann der Betätigungszustand elektronisch erfasst und weiterverarbeitet werden.
Die Anbindung, beispielsweise an eine Maschinensteuerung, erfolgt kabelgebunden über das Anschlusskabel des integrierten Sensors.
Gewindehülse und Arretierstift Automatenstahl.
Gewindehülse 1.4305.
Arretierstift 1.4034.
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau.
Stahlausführung:
Gewindehülse brüniert.
Arretierstift gehärtet, geschliffen und brüniert.
Arretierstift gehärtet, geschliffen und blank. Gewindehülse blank.
Arretierstift nicht gehärtet, geschliffen und blank.
Der Zustandssensor schaltet beim Einrasten bei einem Hub von S - 1 mm.
Die Arretierbolzen mit Zustandssensor ermöglichen eine betätigungsabhängige Prozesssteuerung. Zudem kann sichergestellt werden, dass sich der Arretierstift im gewünschten Betätigungszustand befindet.
Ausgangsschaltung: PNP Schließer (NO)
Betriebsspannung: 6 - 30 V DC
Betriebsstrom: <100 mA
Schaltabstand: 1 mm
Schaltfrequenz: <4000 Hz
Kurzschlussfest: ja
Verpolungsfest: ja
Schutzart: IP 67
Anschlussart: 2 m PVC Kabel
Temperaturbereich: -10° C - +70°C
Zulassung: CE, c-UL-us, EAC
Arretierbolzen mit Zustandssensor eignen sich nicht zur Absicherung von Personen.
Form A: ohne Rastnut, ohne Kontermutter
Form B: ohne Rastnut, mit Kontermutter
Form C: mit Rastnut, ohne Kontermutter

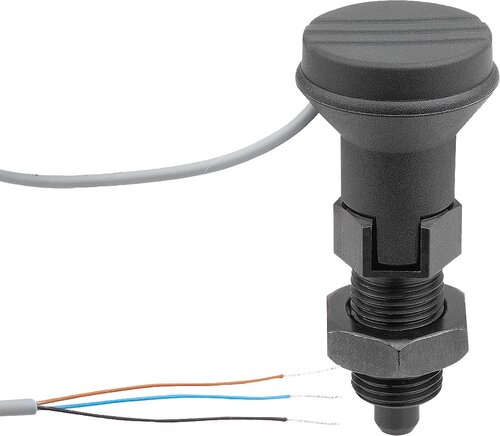

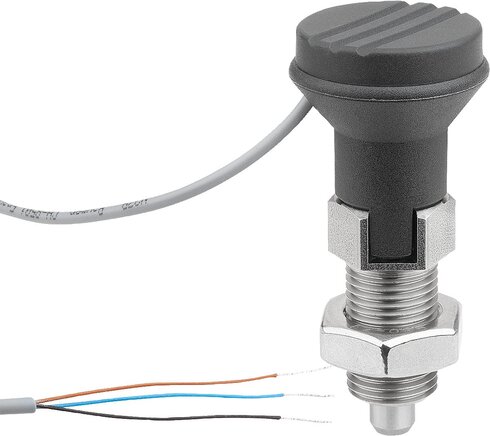

Form D: mit Rastnut, mit Kontermutter
P = Kabellänge
BN = Braun
BK = Schwarz
BU = Blau
