· Schmutzresistent
· Einpressbar
· Verschiedene Federkräfte
Hülse und Feder Kunststoff.
Druckbolzen POM.
Druckbolzen weiß.
Federnde Seitendruckstücke dienen zum Positionieren und Spannen, Halten und Befestigen von Werkstücken in Anwendungen bei denen vermehrt Schmutz entstehen kann.
Zum Beispiel: Lackieren und Sandstrahlen.
Berechnung Maß X:
Y > = L1-D1/2, dann ist X=D1/2-S
Y < L1-D1/2, dann ist X =D1/2-S-((L1-D1/2-Y)*0,123)
Leichte Federkraft = blaue Feder

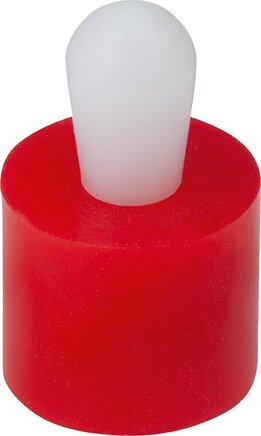

Standard Federkraft = rote Feder

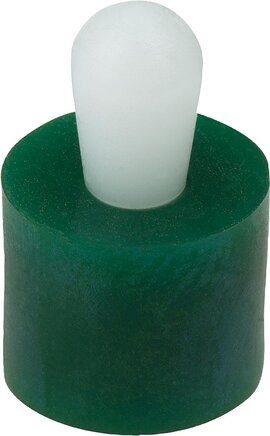

Verstärkte Federkraft = grüne Feder
Die Hülse wird in die Bohrung eingepresst.
Es wird empfohlen die Hülse vor der Montage anzufeuchten.
1) Montagewerkzeug
2) Einige Größen haben eine abweichende Stiftform
Y = Werkstückhöhe
W = Werkstücklänge
X = Koordinatenmaß
Z = Anschlagdurchmesser
