· Abfrage Betätigungszustand Schnellspanner
· Sensor
· Prozesssteuerung
· Anbauteil an bestehende Schnellspanner
· Individuell einstellbar

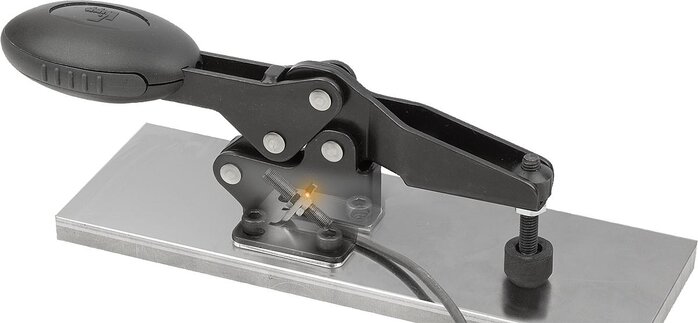

Zustandssensoren mit Halter dienen zur Abfrage des Betätigungszustandes von Schnellspannern.
Der Sensor erkennt, ob der Schnellspanner offen oder geschlossen ist und ermöglicht die elektronische Verarbeitung dieser Zustandsinformation.
Der Sensor wird über den Halter am Schnellspanner befestigt.
Edelstahl.
blank.
Zustandssensor und Halter werden unmontiert geliefert.
Der Zustandssensor wird über die Muttern am Halter befestigt und auf das Maß L1 eingestellt.
Der Halter wird mit den Schrauben des Schnellspanners über die Durchgangslöcher zwischen Fuß und Montagefläche befestigt.
Die Feineinstellung des Schaltpunktes erfolgt bei der Montage des Schnellspanners.
Die detaillierte Vorgehensweise ist in der Montageanleitung beschrieben.
05900
10451
80140
Ausgangsschaltung: PNP Schließer (NO)
Betriebsspannung: 10 - 30 V DC
Betriebsstrom: 100 mA
Schaltabstand: 0,8 mm
Schaltfrequenz: 5000 Hz
Kurzschlussfest: ja
Verpolungsfest: ja
Schutzart: IP 67
Anschlussart: 0,3 m Kabel, PUR, mit Steckverbinder
Temperaturbereich: -25° C - +70°C
Zulassung: CE, c-UL-us, EAC
Zustandssensoren sind nicht zur Absicherung von Personen geeignet.
LED-Anzeige
BN = Braun
BK = Schwarz
BU = Blau
