· Flexible Befestigungsmöglichkeiten durch Kombination der Rastelemente
· Definierte Position durch formschlüssige Verbindung
· Kompakte Bauform
· kleine Verstellwinkel (9° bzw. 7,5°)
Rastelemente werden verwendet, um zwei Bauteile in beliebigen Winkelpositionen formschlüssig miteinander zu verbinden. Die innenverzahnten Rastelemente (Form A-D) sind mit den außenverzahnten Rastelementen (Form E-H), je nach Anwendungsfall und Montagemöglichkeit, beliebig miteinander kombinierbar. Die Druckfeder unterstützt ein schnelles Umsetzen auf eine neue Winkelposition.
Rastelement Stahl 1.0718 oder Edelstahl 1.4305.
Feder Edelstahl 1.4310.
Zylinderschrauben Stahl oder Edelstahl A 2.

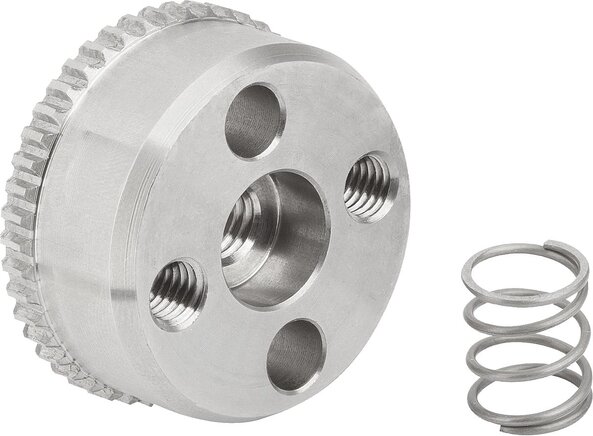

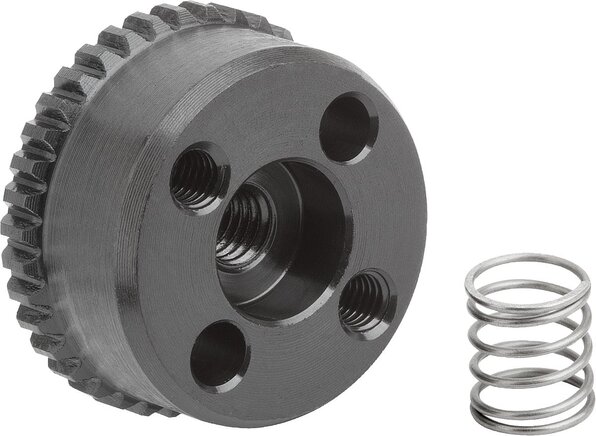

Rastelement Stahl brüniert oder Edelstahl blank.
Feder blank.
Zylinderschrauben Stahl Festigkeitsklasse 8.8, geschwärzt oder Edelstahl A2-70, blank.
Bei den innenverzahnten Rastelementen der Form A und B sind je 2 Zylinderschrauben mit Innensechskant M3x8 bzw. M5x10 im Lieferumfang enthalten.
Bei den außenverzahnten Rastelementen (Form E-H) ist je eine Druckfeder aus Edelstahl im Lieferumfang enthalten.
Zur Befestigung von Rastelementen der Form A oder B sind Zylinderschrauben nach DIN 7984 mit Innensechskant, niedriger Kopf zu verwenden.
Die Rastelemente verwendet man zur rotatorischen Verstellung von Bauteilen. Die Befestigungsmöglichkeiten können anwendungsbezogen zusammengestellt werden.
Zylinderschrauben DIN 912/DIN EN ISO 4762
Zylinderschraube DIN 6912
1) ausgerastet
2) eingerastet
