· Schutzart IP 67
· Positionsmessung erfolgt berührungslos
· Steckbarer Anschluss an die Positionsanzeigen 21700 & 21712
· Verschiedene Kabellängen

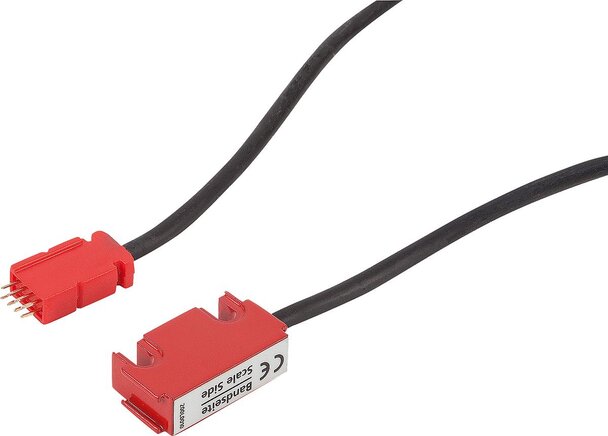

Gehäuse Aluminium.
Kabelmantel PVC.
Kompakte Bauform von Sensor und Stecker.
Flachstecker 8-polig, 1x Stift.
Anschlusskabel 6-adrig ø 3,55-0,3 mm.
Biegeradius Kabel >17 mm (statisch).
Arbeitet mit Magnetbändern 21725.
Der Leseabstand zwischen Sensor und Band muss 0,1 bis 2 mm betragen.
Die Speisung der Betriebsspannung und Stromaufnahme des Sensors erfolgen über die Folgeelektronik.
Die Systemgenauigkeit, Wiederholgenauigkeit und Verfahrgeschwindigkeit ist abhängig von der Folgeelektronik.
Steckbarer Anschluss an die Positionsanzeigen 21700 und 21702.
- Umgebungstemperatur 0a60 °C
- Lagertemperatur -10a70 °C
Die Montage ist anhand der beiliegenden Benutzerinformation durchzuführen.
A) Leseabstand Sensor/ Band = 2 mm
B) seitlicher Versatz ± 2 mm
C) Fluchtungsfehler ± 3°
D) Längsneigung ± 1°
E) Seitenneigung ± 3°

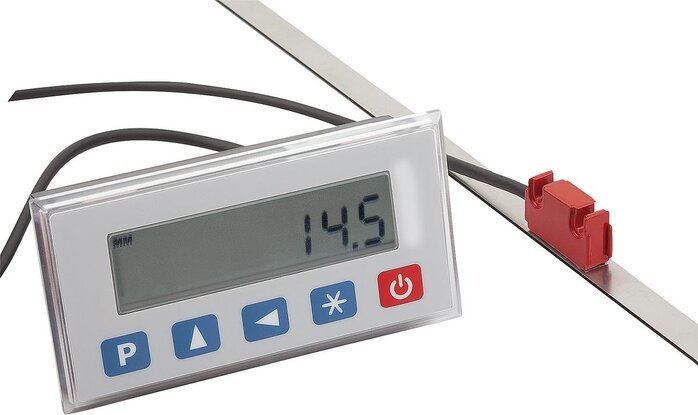

Positionsanzeigen 21700 und 21702.
Magnetbänder 21725.
Relative Luftfeuchtigkeit 100%. Eine Betauung ist zulässig (Sensorkopf).
- Schutzart IP 67; EN 60529 (Sensorkopf)
- Schockfestigkeit 2000 m/s², 11 ms; EN 60068-2-27
- Vibrationsfestigkeit 200 m/s², 50 Hza2 kHz; EN 60068-2-6
1) Sinus vor Cosinus
2) aktive Messfläche
3) Magnetband
