· Ideal für spielfreie Verbindungen

· Niedriges Massen- und Trägheitsmoment

· Für Wellendurchmesser von 5 bis 35 mm

· Für hohe Drehmomente

· Selbstzentrierend

Stahl.

blank.

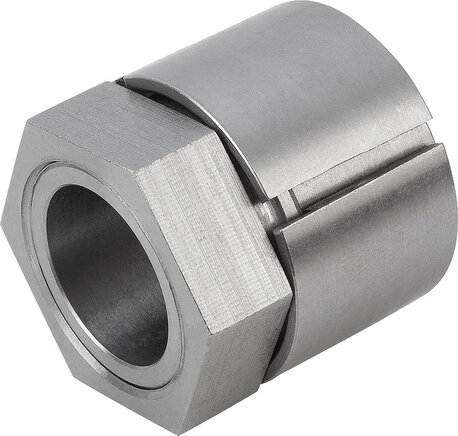

Spannsatz mit niedrigem Massen- und Trägheitsmoment. Einfach zu verbinden und zu lösen u kein Festfressen auf der Welle. Perfekt für spielfreie Verbindungen. Ausgezeichnete Konzentrizität und Rundlauf. Für den Einsatz mit genuteten und nutlosen Wellen geeignet.

- für Wellendurchmesser von 5 bis 35 mm

- für hohe Drehmomente

- geringfügige axiale Verschiebung bei der Montage

- selbstzentrierend

Welle und Nabe müssen öl-, fett- und schmutzfrei sein. Spannsatz nicht schmieren. Spannsatz in den Nabensitz einfügen und auf die Welle schieben. Mutter handfest anziehen und mit einem Drehmomentschlüssel auf angegebenes Anziehdrehmoment anziehen.

Wellendurchmesser und Nabenbohrung

Form A ±0,04 mm.

Form B ±0,08 mm.

Oberflächenbeschaffenheit Rz = 16 µm.
