· Komponente für den Zusammenbau eines Gelenkfußes
· Anwendungsgebiete: Maschinenbau, Apparatebau, Logistik und Montage
· Dämmplatte absorbiert Vibrationen und verhindert ein Verrutschen des Gelenktellers
Druckteller Vergütungsstahl, Kugelelement Automatenstahl.

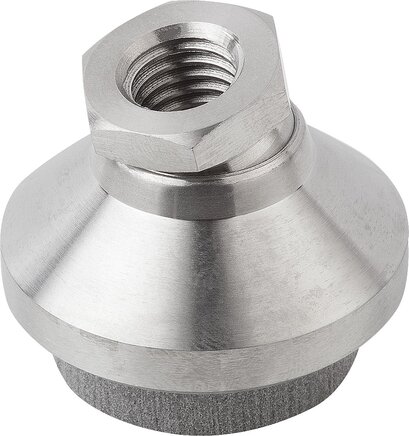

Druckteller und Kugelelement Edelstahl.
Dämmplatte PUR-Elastomer (Sylomer V12).

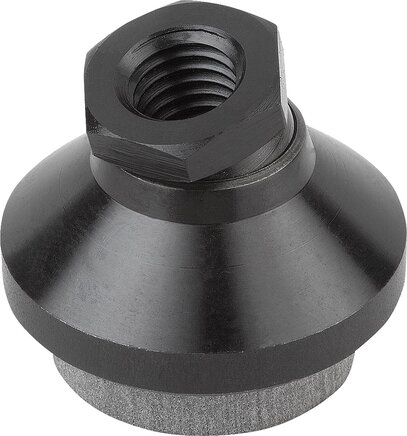

Kugelelement einsatzgehärtet, brüniert. Teller brüniert.
blank.
Dämmplatte grau, geklebt, rutschfest.
Einsatzbereich von -30 °C bis +70 °C.
Die in der Tabelle angegebene Belastbarkeit ist eine Empfehlung, bis zu welcher permanenten statischen Last das Dämpfungselement eingesetzt werden soll.
Diese statische Belastung entspricht einer Flächenpressung von 0,4 N/mm², bei welcher der Werkstoff seine optimalen Dämpfungseigenschaften erzielt. Dabei wird berücksichtigt, dass es bei der dynamischen Beanspruchung zu einer zusätzlichen Belastung, bis zu einer Pressung von 0,6 N/mm², kommt.
Die Dämmplatte absorbiert Vibrationen und verhindert ein Verrutschen des Gelenktellers.
Gelenkteller (ohne Schwingungsdämpfung) siehe 07144.
1) Dämmplatte
