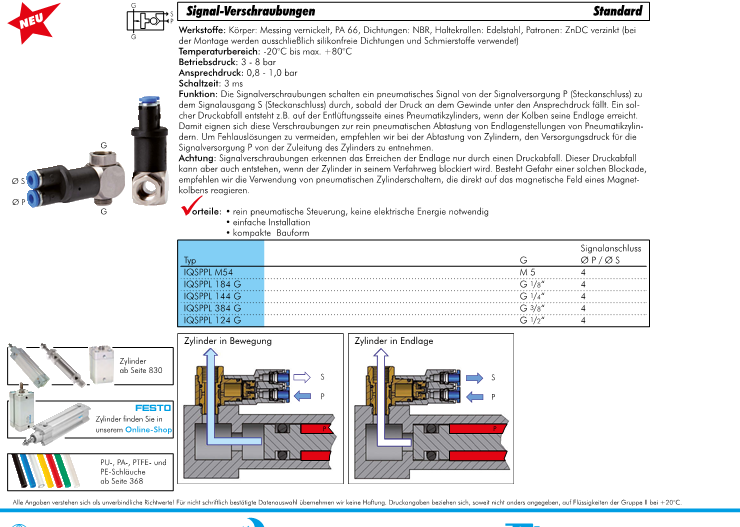

Materiais:
Corpo: latão niquelado, PA 66, vedações: NBR, garras de retenção: aço inoxidável, cartuchos: ZnDC zincado (apenas vedações sem silicone e lubrificantes são usados durante a montagem
) Faixa de temperatura:
-20ºC a +80ºC
Pressão de operação:
3 - 8 bar
Pressão de reação:
0,8 - 1,0 bar
Tempo de comutação:
3 ms
Função:
As conexões do parafuso de sinal mudam através de um sinal pneumático da entrada de sinal P (encaixe) para a saída de sinal S (encaixe), assim que a pressão nas roscas cai abaixo do pressão de reação Tal queda de pressão ocorre, por exemplo, no lado de ventilação de um cilindro pneumático quando o pistão atinge sua posição final. Portanto, essas conexões de parafuso são adequadas para varredura pneumática pura das configurações de posições finais de cilindros pneumáticos. Para evitar falsos gatilhos, recomendamos durante a varredura de cilindros remover a pressão de alimentação para a entrada de sinal P da linha de alimentação do cilindro.
Aviso:
Conexões de parafuso de sinal detectam atingir a posição final apenas através de uma queda de pressão. No entanto, essa queda de pressão também pode ocorrer se o cilindro estiver bloqueado em seu caminho de movimento. Se houver perigo de tal bloqueio, recomendamos o uso de interruptores pneumáticos de cilindro, que reagem diretamente ao campo magnético de um pistão magnético
Vantagens:
- controle pneumático puro, sem necessidade de energia elétrica,
- instalação simples,
- design compacto
