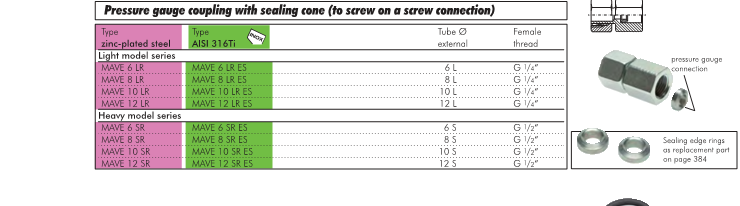

Materiais:
Conexões de parafuso de aço: Corpo: aço zincado, se necessário, vedação de elastômero presente: NBR, conexões de parafuso de aço inoxidável e conexões de anel de compressão NC: Corpo: 1 4571, se necessário, vedação de elastômero presente: FKM
Faixa de temperatura:
Conexões de parafuso de aço: -40ºC até max +120ºC (com vedação de elastômero: -35ºC até max +100ºC), conexões de parafuso de aço inoxidável e conexões de anel de compressão NC: -60ºC até max +400ºC (com vedação de elastômero: -20ºC até max +200ºC, conexões de parafuso NC mediante solicitação até +550ºC
) Conexões de parafuso de anel de corte de montagem e compressão NC conexões do anel
1) Corte o tubo em ângulo reto e rebarbe levemente e limpe o interior e o exterior Não use um cortador de tubos No caso de tubos finos ou macios, um anel de reforço deve ser usado
2) Lubrifique completamente as roscas do soquete e o cone, as porcas de união internas e o anel de corte Para conexões do anel de corte de aço inoxidável, A PASTA ES deve ser usada (opcional para conexões do parafuso NC)
3) Empurre a porca de união e o anel de corte no tubo Certifique-se de que a posição correta do anel de corte - anel de compressão NC - caso contrário, o conjunto estará incorreto
4) Solte a porca de união tanto quanto possível manualmente Anexe a marcação da união porca para verificar as rotações especificadas Pressione o tubo no cone até o batente Aperte a porca de união com chave de fenda aprox. 1 rotação O tubo não deve ser girado
5) Solte a porca de união para verificar o conjunto Anel de corte: O material do tubo levantado deve cobrir a área do anel de corte dianteiro Se não, reaperte ligeiramente Devido ao efeito de mola do anel de corte, isso ainda pode ser girado - nenhum erro funcional Anel de compressão NC: O anel de compressão não pode mais ser deslocado
6) Montagem final: Monte as porcas de união nos soquetes até que haja um aumento perceptível na força Em seguida, aperte com 1-4 - 1-2 rotação (encaixe do anel de corte), ou 3-4 rotação (encaixe do anel de compressão NC
) Qualidade do tubo necessária:
Conexões de parafuso de aço: Tubos hidráulicos de precisão sem costura de acordo com EN 10305-4 (DIN 2445-2), tolerâncias de acordo com DIN 2391, grau de qualidade C, conexões de parafuso de aço inoxidável e encaixes do anel de compressão NC: Tubos de aço inoxidável sem costura de acordo com DIN EN ISO 1127, classe de tolerância D4-T3 (os encaixes do anel de compressão NC só podem ser processados com tubos feitos do material 1 4571 )
Vantagens dos encaixes do anel de compressão NC sobre os encaixes do anel de corte:
- Compatível com todos os encaixes do anel de corte de acordo com DIN EN ISO 8434-1 (DIN 2353) Também resistente a cargas dinâmicas, como vibrações e pulsações Pode ser afrouxado e aparafusado de volta quantas vezes forem necessárias
- Em contraste com um anel de corte, o anel de compressão NC não é endurecido, portanto, não pode enferrujar e tem boa resistência química
- A lubrificação da rosca da porca para a montagem inicial não é necessária,
a estanqueidade ao vácuo Q< 10^8 mbar l-s,
-Ideal para uso na área de gás e água
