Adequado:

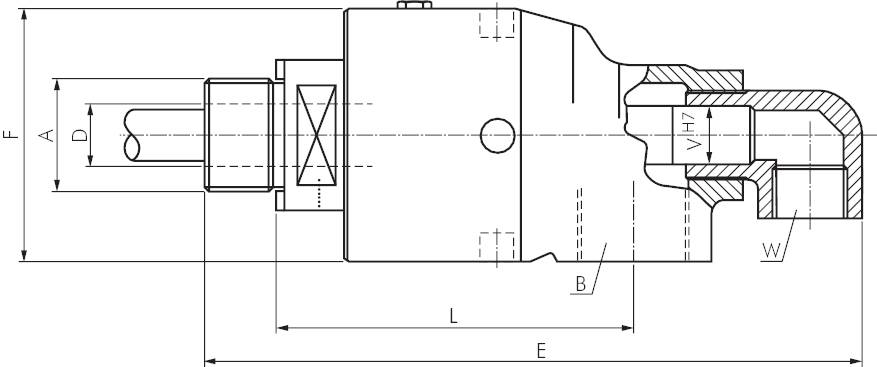

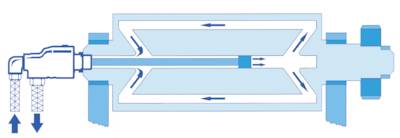

Junta rotativa para fornecimento e drenagem combinados O tubo interno pode ser firmemente ligado ao tambor que o meio está sendo fornecido e, ao girar, pode assumir a drenagem do meio fornecido O tubo vertical é inserido em um encaixe H7 na junta rotativa, o que garante a função de rotação Estas juntas rotativas são adequadas para uso de água não contaminada, óleo de transferência de calor e vapor saturado (intermitente) Alternativamente, as unidades podem ser equipadas com uma vedação especial para meios agressivos, abrasivos e água contaminada
Vantagens:
As molas são externas ao fluxo de mídia, a fim de minimizar a perda de pressão e evitar turbulência
Materiais:
Carcaça: Latão, opcional: aço inoxidável, vedação: Grafite de carbono - Carboneto de tungstênio
Faixa de temperatura:
Água até max +175ºC, vapor saturado até max +140ºC, óleo de transferência de calor até max +200ºC
Pressão de operação:
Água: G 3-8" a G 1-1-2" max 50 bar, G 2" max 40 bar Vapor saturado: max 3 bar, óleo de transferência de calor: max 6 5 bar
Opcional:
Versão em aço inoxidável -ES, pacote de vedação para meios abrasivos ou água impura -AB
Aviso:
Os valores máximos de pressão e velocidade podem não ocorrer simultaneamente Em caso de dúvida, por favor, pergunte-nos para confirmação Uma pressão de fluido de mais de 8 bar só é permitido quando usado com água de resfriamento e uma temperatura máxima de +50ºC Para óleo de transferência de calor com temperaturas superiores a +175ºC, a velocidade não pode exceder 300 rpm Para operação reversa, eixos com flanges devem ser usados
Aviso:
Tome nota das roscas esquerda e direita: Rosca canhota para alimentação em tambores giratórios no sentido horário Rosca direita para alimentação em tambores giratórios no sentido anti-horário
