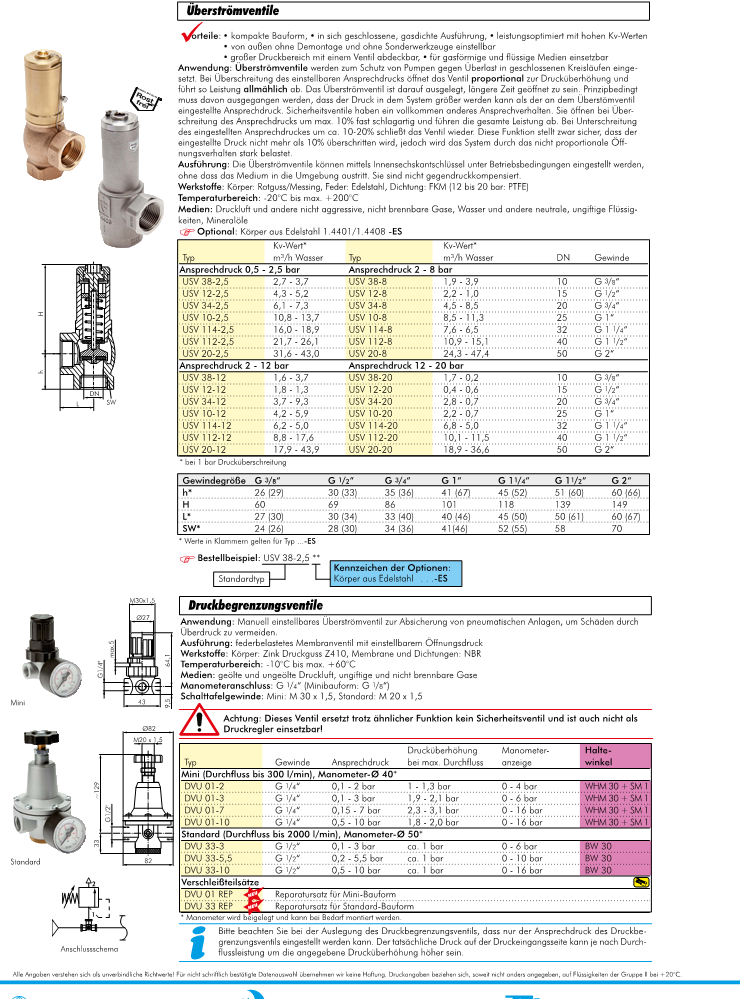

Vantagens:
- design compacto,
- design estanque a gás auto-contido,
- otimizado com altos valores de Kv,
- pode ser ajustado externamente sem desmontagem e sem ferramentas especiais,
- ampla faixa de pressão que pode ser coberta com uma válvula,
- pode ser usado para formação de gás e meios líquidos
Aplicação:
Válvulas de alívio são usadas em circuitos fechados para proteger as bombas contra sobrecarga Quando a pressão de reação ajustável é excedida, a válvula abre proporcionalmente à sobrepressão e, assim, libera lentamente a pressão A válvula de alívio é projetada para ser aberta para um tempo estendido Por uma questão de princípio, deve-se assumir que a pressão no sistema pode exceder a pressão de reação ajustada na válvula de alívio.
As válvulas de segurança têm uma característica de resposta completamente diferente. No caso de a pressão de reação ser excedida em mais de 10%, elas abrem quase instantaneamente e liberam toda a pressão de uma só vez. Quando a pressão desce para 10-20% abaixo da pressão de reação ajustada, a válvula fecha novamente.
Embora esta função assegure que a pressão ajustada não seja excedida em mais de 10%, o sistema será fortemente estressado pelo comportamento de abertura não proporcional.
Versão:
Usando uma chave Allen, as válvulas de alívio podem ser ajustadas em condições operacionais e sem liberar qualquer meio no arredores Você não é compensado contra contrapressão
Materiais:
Corpos: bronze vermelho - latão, mola: aço inoxidável, vedação: FKM (12 a 20 bar: PTFE)
Faixa de temperatura:
-20ºC a +200ºC
Meio:
Ar comprimido e outros gases agressivos, não inflamáveis, água e outros fluidos neutros, não tóxicos, óleos minerais
Opcional:
Corpo feito de aço inoxidável 1 4401-1 4408 -ES
