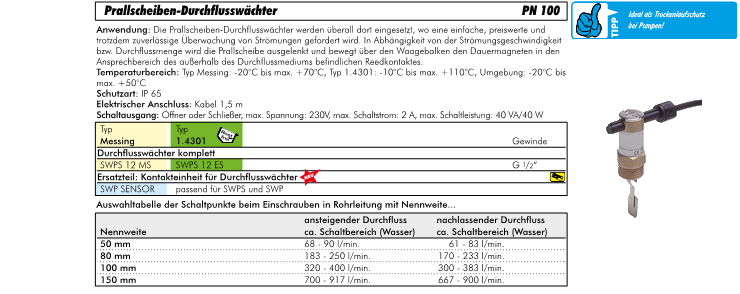

Aplicação:
Os monitores de fluxo da pá são usados sempre que for necessário um monitoramento simples, barato e confiável do fluxo Dependendo da velocidade do fluxo ou da quantidade de fluxo, a pá é defletida e move os ímãs permanentes sobre o feixe de escala para a faixa de resposta dos contatos da palheta localizados externos ao meio de fluxo
Faixa de temperatura:
Tipo latão: -20ºC a +70ºC, tipo 1 4301: -10ºC a +110ºC, ambiente: -20ºC a +50ºC
Classe de proteção:
IP 65
Conexão elétrica:
cabo de 1 5 m
Saída de controle:
contato NC ou NO, tensão máxima: 230 V, corrente máxima de comutação: 2 A, capacidade máxima de comutação: 40 VA - 40 W
Faixa de comutação (aumentando o fluxo) dependendo do diâmetro do tubo (para água
): DN 50: 68 - 90 l-min, DN 80: 183 - 250 l-min, DN 100: 320 - 400 l-min, DN 150: 700 - 917 l-min Faixa
de comutação (diminuindo o fluxo) dependendo do diâmetro do tubo (para água):
DN 50: 61 - 83 l-min, DN 80: 170 - 233 l-min, DN 100: 300 - 383 l-min, DN 150: 667 - 900 l-min
