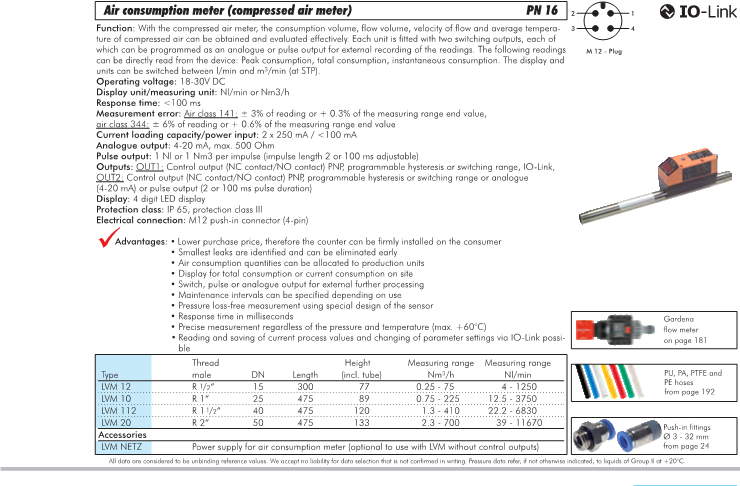

Função:
Com o medidor de ar comprimido, o volume de consumo, o volume de fluxo, a velocidade do fluxo e a temperatura média do ar comprimido podem ser obtidos e avaliados eficazmente Cada unidade está equipada com duas saídas de comutação, cada uma das quais pode ser programada como uma saída analógica ou de pulso para registro externo das leituras As seguintes leituras podem ser lidas diretamente do dispositivo: consumo de pico, consumo total, consumo instantâneo O visor e as unidades podem ser alternados entre l-min e m³-min (em STP)
Faixa de temperatura:
UMgebung: 0ºC bis +60ºC, Médio: -10ºC bis +60ºC
Tensão de operação:
18 - 30 V DC
Unidade de exibição - unidade de medição:
Nl-min ou Nm3-h
Tempo de resposta:
< 100 ms
Erro de medição:
Classe de ar 141: ± 2% da leitura ou + 0 5% do valor final da faixa de medição, classe de ar 344: ± 6% da leitura ou + 0 6% do valor final da faixa de medição Capacidade de
carga atual - entrada de energia:
2 x 150 mA - < 80 mA
Saída analógica:
4 - 20 mA, max 500 Ohm
Saída de pulso:
1 Nl ou 1 Nm³ por impulso (comprimento de impulso 2 ou 100 ms ajustável)
Saídas:
OUT1: saída de controle (contato NC - sem contato) PNP, histerese programável ou faixa de comutação, IO-Link, OUT2: saída de controle (contato NC - sem contato) PNP, histerese programável ou faixa de comutação ou analógico (4 - 20 mA) ou saída de pulso (2 ou 100 ms de duração de pulso
) Display:
schwenkbares TFT-Farbdisplay mit LED Schaltzustandsanzeige
Classe de proteção:
IP 67, classe de proteção III
Conexão elétrica:
M 12 plug (4 pinos)
Vantagens:
-Preço de compra baixo, portanto, o contador pode ser firmemente instalado ao consumidor,
-Fluxos mais pequenos são identificados e podem ser eliminados precocemente,
-Quantidades de consumo de ar podem ser alocadas às unidades de produção,
-Display para consumo total ou consumo de corrente no local,
-Switch, pulso ou saída analógica para processamento externo posterior,
-Intenção intervalos podem ser especificados dependendo do uso,
-Pressão medição sem perdas usando projeto especial do sensor,
-Responder tempo em milissegundos,
-Medida específica independentemente da pressão e temperatura (máx +60ºC),
-Leitura e economia de valores atuais do processo e alteração de configurações de parâmetros via IO-Link possível
