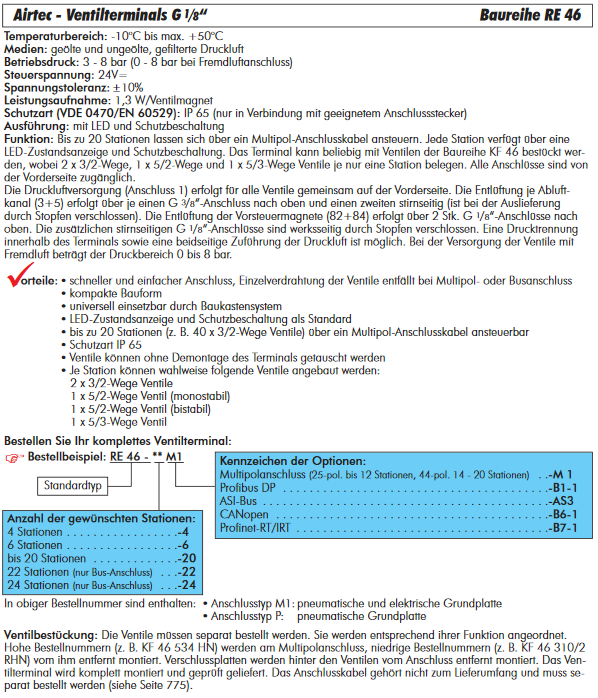

AIRTEC - TERMINAL DE VáLVULAS G 1-8", MODELO SéRIE RE 46
Faixa de temperatura: -10ºC a +50ºC Meio: ar comprimido filtrado oleado e sem óleo Pressão de funcionamento: 3 - 8 bar (0 bar - 8 bar para conexão de ar externo) Tensão de controle: 24 V= Tolerância de tensão: ± 10 % Consumo de energia: 1 3 W - classe de proteção de solenóide (VDE 0470-EN 60529): IP 65 (somente quando usado com os plugues de conexão apropriados) Versão: com LED e circuito de proteção Função: Até 20 estações são controladas através de um cabo de conexão de múltiplos pinos Cada estação é fornecida com um indicador de status LED e um circuito de proteção. O terminal sempre pode ser equipado com válvulas da série modelo KF46 e apenas uma das válvulas de 2 x 3-2 vias, 1 x 5-2 vias e 1 x 5-3 vias é usada para cada estação. Todas as conexões podem ser acessadas a partir do lado frontal. Todas as válvulas são fornecidas de ar comprimido (conexão 1) a partir do lado frontal. A ventilação em cada duto de ventilação (3+5) ocorre por meio de uma conexão G 3-8"na parte superior e outra na extremidade frontal (é vedada com plugues quando entregue ). A ventilação dos solenoides piloto (82+84) ocorre por meio de conexões 2 G 1-8" na parte superior. As conexões adicionais G 1-8"são fechadas ex-works usando plugues A separação de pressão dentro do terminal, bem como o fornecimento de ar comprimido de ambos os lados, é possível Para o fornecimento de ar externo para as válvulas, a faixa de pressão é de 0 a 8 bar Vantagens: conexão rápida e fácil, fiação individual das válvulas não aplicável para conexão de múltiplos pinos ou barramento, design compacto, -universalmente utilizável graças ao sistema modular, indicador DE STATUS E circuito de proteção são características padrão, até 20 estações (por exemplo, válvulas de 40 x 3-2 vias) podem ser controladas com um cabo de conexão de múltiplos pinos, classe de proteção IP 65, -válvulas podem ser substituídas sem desmontagem do terminal, - as seguintes válvulas podem opcionalmente ser instaladas em cada estação: 2 x válvulas de 3 a 2 vias 1 x válvula de 5 a 2 vias (mono-estável) 1 x válvula de 5 a 2 vias (bi-estável) 1 x conjunto de válvula de 5 a 3 vias:
As válvulas devem ser ordenadas separadamente Eles são dispostos de acordo com sua função Números de ordem mais altos (e g KF 46 534 HN) são montados na conexão de múltiplos pinos, enquanto números de ordem mais baixos (e g KF 46 310-2 RHN) são montados longe dele Placas cegas são montadas atrás das válvulas longe da conexão O terminal da válvula é montado completamente e testado antes de ser entregue O cabo de conexão não está incluído no escopo de fornecimento e deve ser encomendado separadamente
