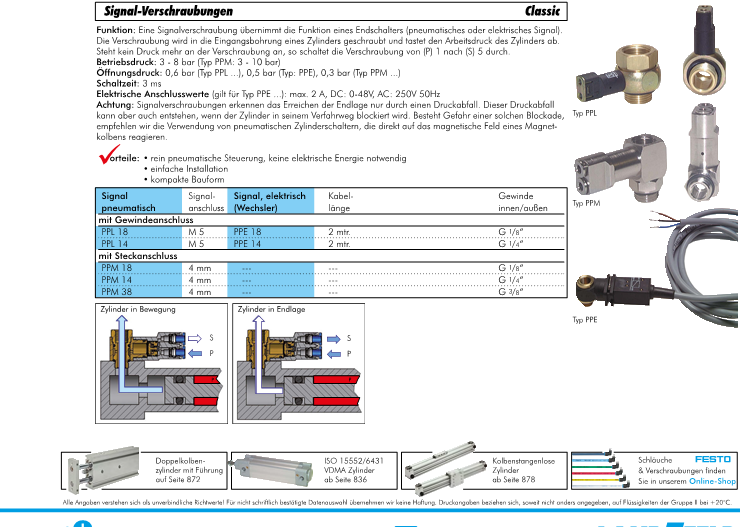

Função:
Um encaixe do sensor pneumático assume a função do interruptor de limite (sinal pneumático ou elétrico) A conexão do parafuso é aparafusada no orifício de entrada de um cilindro e varre a pressão de trabalho do cilindro. Se a conexão do parafuso não mostrar pressão, a conexão do parafuso muda de (P) 1 para (S) 5
Pressão de operação:
3 - 8 bar (tipo PPM: 3 - 10 bar)
Pressão de reação:
0 6 bar (Tipo PPL ), 0 5 bar (Tipo: PPE), 0 3 bar (Tipo PPM )
Tempo de comutação:
3 ms
Valores de conexão elétrica (válidos para Tipo PPE ):
max 2 A, DC: 0 - 48 V, AC: 250 V
Aviso:
Conexões do parafuso de sinal detectam atingir a posição final apenas através de uma queda de pressão. No entanto, essa queda de pressão também pode ocorrer se o cilindro estiver bloqueado em seu caminho de movimento. Se houver perigo de tal bloqueio, recomendamos o uso de interruptores pneumáticos do cilindro, que reagem diretamente ao campo magnético de um pistão magnético.
Vantagens:
- controle pneumático puro, nenhuma energia elétrica necessária,
- instalação simples,
design compacto
