Adequado:

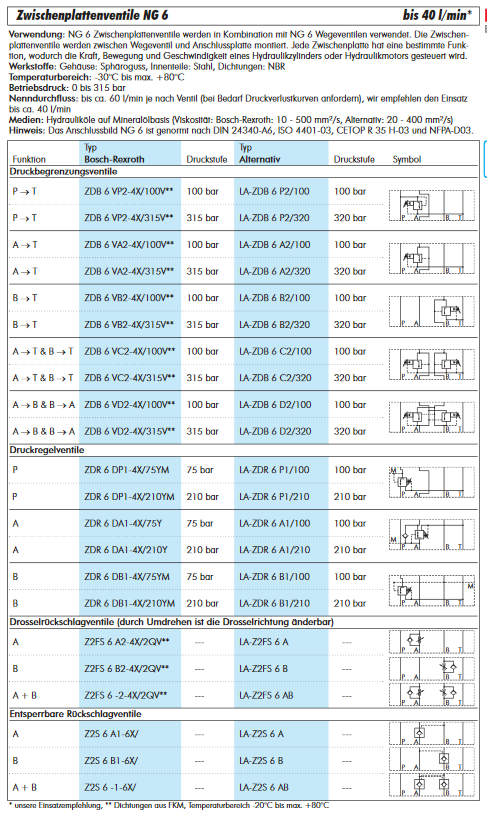

Válvulas de placa intermediária NG 6 são usadas em combinação com válvulas direcionais NG 6 As válvulas de placa intermediária são instaladas entre as válvulas direcionais e a placa de conexão Cada placa intermediária tem uma função específica, elas controlam a força, o movimento e a velocidade de um cilindro hidráulico ou um motor hidráulico
Materiais:
Carcaça: Ferro fundido esferoidal, peças internas: Aço, vedações: NBR
Faixa de temperatura:
-30ºC a +80ºC
Pressão de operação:
0 - 315 bar
Fluxo nominal:
até aproximadamente 60 l-min dependendo da válvula usada (solicitar curvas de perda de pressão, se necessário), recomendamos o uso de até aproximadamente 40 l-min
Meios:
Óleos hidráulicos com base em óleo mineral (viscosidade: Bosch Rexroth: 10 - 500 mm²-s, alternativamente: 20 - 400 mm²-s)
Nota:
O diagrama de fiação NG 6 é padronizado de acordo com DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03 e NFPA-D03
