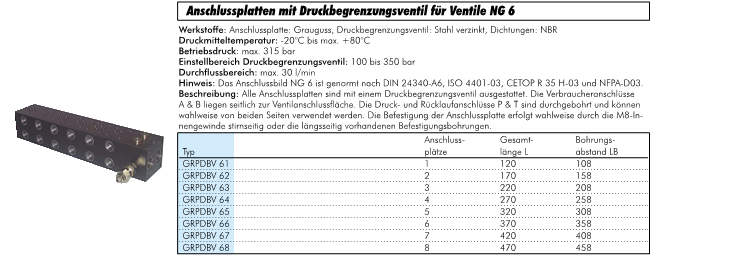

Materiais:
Placa de conexão: Ferro fundido, válvula limitadora de pressão: Aço zincado, vedações: NBR
Temperatura do agente de pressurização:
-20ºC a +80ºC
Pressão de operação:
max 315 bar
Faixa de ajustes para a válvula limitadora de pressão:
100 - 350 bar
Fluxo:
Max 30 l-min
Nota:
O diagrama de fiação NG 6 é padronizado de acordo com DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03 e NFPA-D03
Descrição:
Todas as placas de conexão estão equipadas com uma válvula limitadora de pressão As conexões A & B estão posicionadas lateralmente à superfície de conexão da válvula As conexões de fluxo de pressão e retorno P & T são perfuradas e podem ser usadas opcionalmente de ambos os lados As placas de conexão podem opcionalmente ser montadas pelas roscas fêmeas M8 na frente ou ao lado dos furos de montagem existentes
