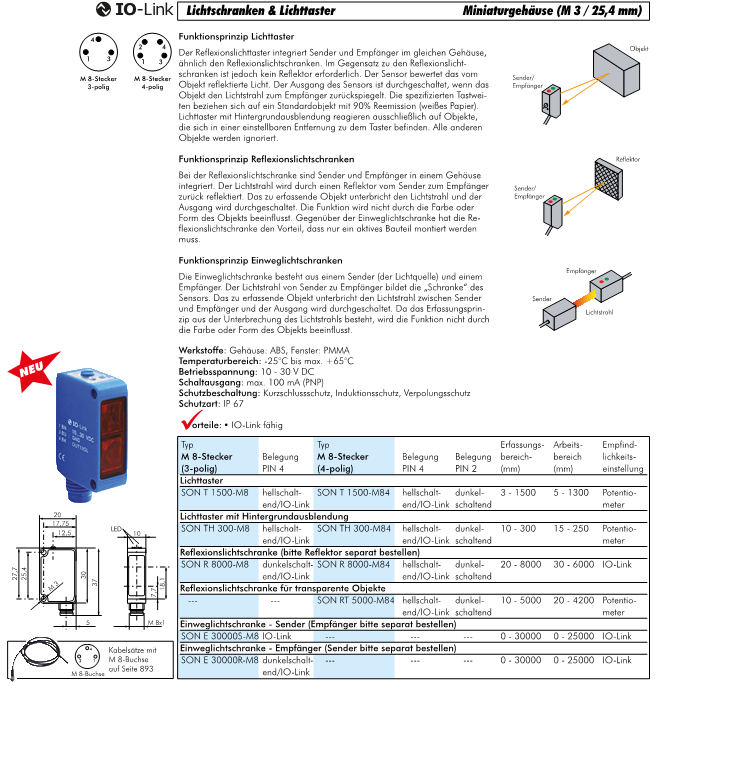

Princípio funcional do sensor fotoelétrico difuso-refletor
O sensor fotoelétrico difuso-refletor tem transmissor e receptor integrados no mesmo invólucro, semelhante aos sensores fotoelétricos retrorrefletores. No entanto, contra o sensor fotoelétrico retrorrefletor, não é necessário um refletor. O sensor avalia a luz refletida pelo objeto. A saída do sensor é conectada quando o objeto reflete o feixe de luz ao receptor. As distâncias de varredura especificadas referem-se a um objeto padrão com 90% de re-emissão (papel branco). Os sensores fotoelétricos difuso-refletores com desvanecimento de fundo só reagem a objetos que estão em outro, distância ajustável do sensor Todos os outros objetos são ignorados
Princípio funcional do sensor fotoelétrico retrorrefletor
No caso do sensor fotoelétrico retrorrefletor, o transmissor e o receptor são integrados em uma carcaça O feixe de luz é refletido de volta do transmissor para o receptor através de um refletor O objeto a ser adquirido interrompe o feixe de luz e a saída é conectada através da função não é afetada pela cor ou a forma do objeto Em comparação com a barreira de luz unidirecional, o sensor fotoelétrico retrorrefletor tem a vantagem de que apenas um componente ativo deve ser instalado
Princípio funcional das barreiras de luz unidirecionais
barreira de luz consiste em um emissor (a fonte de luz) e um receptor O feixe de luz do emissor para o receptor forma a "barreira" do sensor O objeto a ser detectado, intercepta o feixe de luz entre o emissor e o receptor e a tomada está interligado Como o princípio de detecção tem a ver com a intercepção do feixe de luz, a função permanece inalterada pela cor ou forma do objeto
Materiais:
Carcaça: ABS, janela: PMMA
Faixa de temperatura:
-25ºC a +65ºC
Tensão de operação:
10 - 30 V DC
Saída de controle:
max 100 mA (PNP)
Circuito de proteção:
Proteção contra curto-circuito, proteção contra indução, proteção contra polaridade reversa
Classe de proteção:
IP 67
Vantagens:
-IO-Link capaz
