Função:
O ar comprimido de entrada é separado em fluxo de ar quente e fluxo de ar frio pelo tubo DE VÓRTICE O ar quente emerge de um lado do tubo, enquanto o ar frio está do outro lado A diferença de temperaturas entre o ar comprimido de entrada e o ar frio de saída pode ser definida usando a válvula de controle de fluxo Se a temperatura de saída diminuir, o volume de ar frio de saída diminui simultaneamente Temperaturas de -40ºC no lado do ar frio e até +110ºC no lado do ar quente são gerados Se a temperatura de entrada de ar e a pressão permanecerem constantes, a temperatura de saída pode ser definida com uma tolerância de ± 0 6 K
Materiais:
Carcaça: Aço inoxidável AISI 303, gerador DE VÓRTICE: plástico
Faixa de temperatura:
-20ºC a +120ºC
Pressão de operação:
1 - 10 bar, ideal: 5 bar (ar comprimido filtrado, não lubrificado)
Exemplos de aplicação:
controle de temperatura preciso,

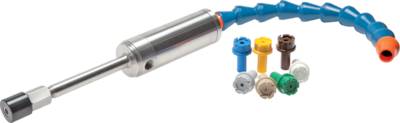

correspondência exata do tubo de VÓRTICE a cada requisito usando os geradores de VÓRTICE facilmente alterados incluídos na entrega,
resfriamento de pontos de solda, cola quente ou adesivos,
resfriamento de soldas pontuais, evita descoloração e deformação,
resfriamento de chocolate líquido em plantas de processamento de alimentos,
resfriamento de formas friadas e ferramentas ultrassônicas,
resfriamento durante a máquina corte sem o uso de refrigerantes (por exemplo, para plásticos),
agulhas de resfriamento em máquinas de costura,
ferramentas de corte de resfriamento,
componentes eletrônicos de teste térmico,
acessórios de encolhimento
Vantagens:
baixos custos de compra e operação,
-manutenção livre,
-sem peças móveis - sem desgaste,
-para operação, apenas ar comprimido é necessário, sem eletricidade,
-nenhum resíduo nos objetos resfriados através de líquido de resfriamento ou spray de refrigerante
