· Sehr leichtgängig
· Befestigungsbohrungen sowohl als Gewinde- als auch Durchgangsbohrungen nutzbar
· Ausgelegt für dynamische und statische Belastungen von bis zu 697 N
· Lebensdauer von über 1 Million Hüben
· Verschiedene Baugrößen mit Hüben von 12 bis 120 mm
Außengehäuse Aluminium. Schlitten und Lagerung Stahl.
Außengehäuse schwarz eloxiert. Schlitten und Lagerung geschliffen. Innenteil gehärtet.

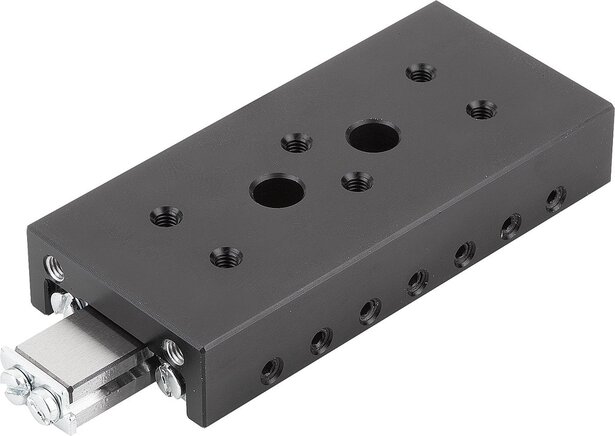

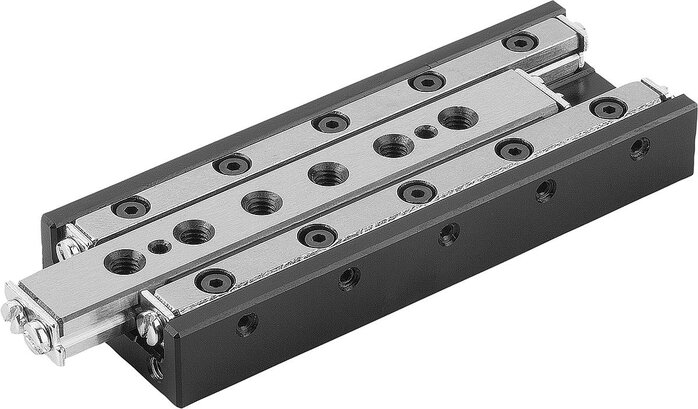

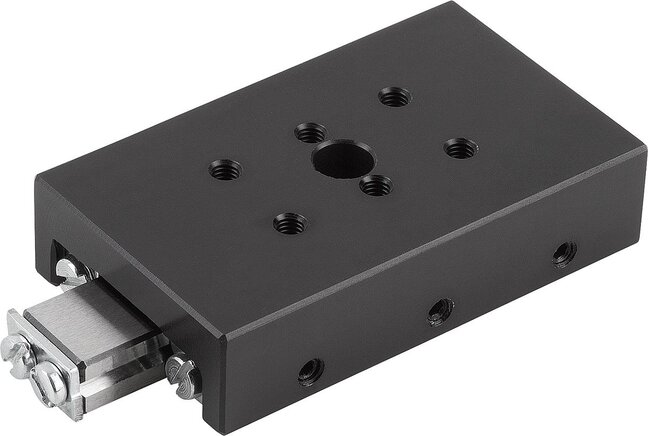

Die rollengelagerten Schlittenführungen sind sehr leichtgängig und über die Schrauben äNo unter Vorspannung justiert.
Die Befestigungsbohrungen äKo können sowohl als Gewinde- als auch als Durchgangsbohrungen genutzt werden.
Die angegebenen zulässigen Belastungswerte (F) sind für eine Lebensdauer von 1 Million Hüben ausgelegt.
Die Drehmomentwerte gelten nur bei mittig stehendem Schlitten.
F = Tragfähigkeit bei dynamischem oder statischem Lastfall.
TI = Anzahl der Befestigungsbohrungen E3/K im Innenteil.
TA = Anzahl der Befestigungsbohrungen E1/M im Außenteil.
GI = Anzahl der Bohrungsreihen im Innenteil.
K = Gewinde M4 mit Senkung für M3 nach DIN 974-1.
