· Beidseitige Dichtung

· Kunststoffträger dient gleichzeitig als Rücklauf und Dichtungsaufnahme

· Dynamische Tragzahl von bis zu 4800 N

· Dichtung aus Spezial-Polyamide-Material mit geringem Reibungskoeffizienten

Gehäuse Kunststoff.

Laufbahnplatten Wälzlagerstahl.

Kugeln Stahl.

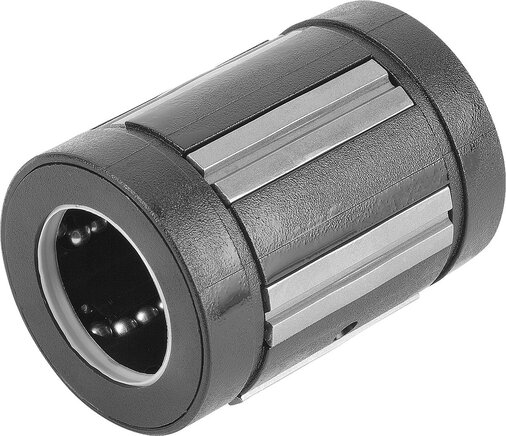

Die Linearkugellager entsprechen der Serie 3 nach ISO 10285 mit selbsttätigem Winkelfehlerausgleich. Mit beidseitiger Dichtung. Diese Lager bestehen aus einem hochpräzisen gespritzten Kunststoffträger, in dem die aus Wälzlagerstahl eingeklipsten Laufbahnplatten befestigt sind. Der Kunststoffträger dient gleichzeitig als Rücklauf und Dichtungsaufnahme. Die Dichtung besteht aus einem Spezial-Polyamide-Material mit einem geringen Reibungskoeffizienten. Die Sicherung der Linearkugellager erfolgt mit Sicherungsringen nach DIN 471/472.

Welle: h6

Gehäuse: H7

Linearkugellager mit beidseitiger Dichtung sollten vor dem Einbau gefettet werden.

Die angegebenen Tragzahlen gelten bei Einsatz von gehärteten und geschliffenen Wellen.

-20 °C bis +80 °C.
