· Komponente für den Zusammenbau eines Gelenkfußes

· Anwendungsgebiete: Maschinenbau, Apparatebau, Logistik und Montage

· Jede Gewindespindel ist mit jedem Teller kombinierbar

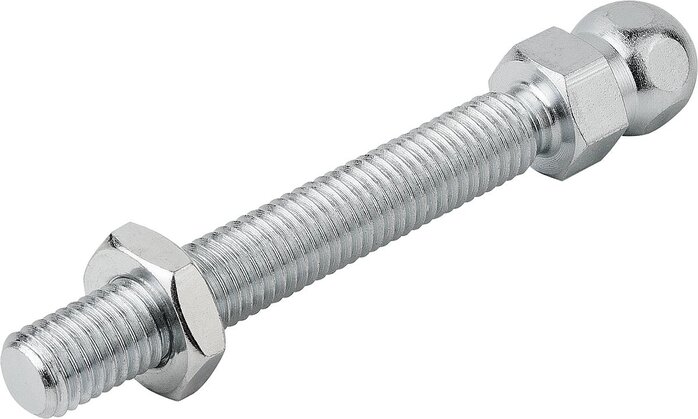

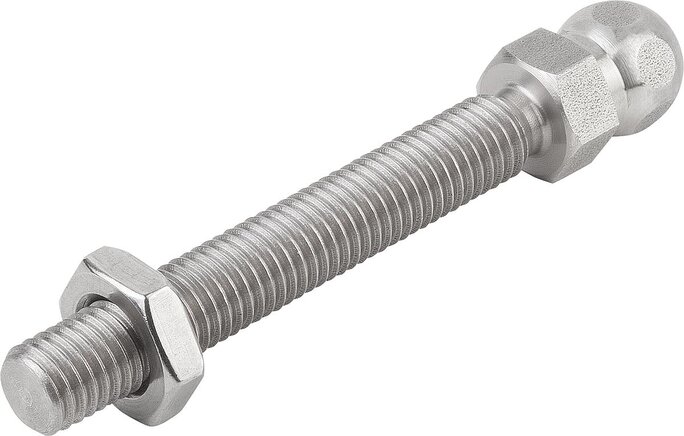

· Werkstoff: Stahl oder Edelstahl 1.4305

Stahl oder Edelstahl 1.4305.

Stahl blau passiviert.

Edelstahl blank.

Soll die Gewindespindel und der Gelenkfußteller montiert geliefert werden, bitte die Bestellnummer der Spindel und des Tellers mit dem Zusatz ""montiert"" angeben.

(z.B. 27810-060151 und 27800-1030 montiert.)

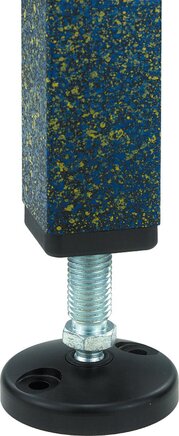

Gelenkfüße werden aus einer Gewindespindel und einem Teller zusammengestellt. Jede Gewindespindel kann mit jedem Teller kombiniert werden. Die Höhe des gesamten Gelenkfußes berechnet sich aus der Länge der Gewindespindel + Höhe des Sechskants + 22,5 mm.

(Gesamthöhe Gelenkfuß = L + L1 + 22,5 mm).

Je nach Ausführung können die Gewindespindeln vor dem Sechskant mit einem Gewindefreistich versehen sein.
