· Anwendungsgebiete: Maschinenbau, Behälterbau, Fahrzeugbau

· Hohe mechanische Festigkeit

· Alterungsbeständig

· Temperaturbeständig bis 90 °C

Gehäuse Aluminium.

Röhre Polycarbonat.

Kappen Polyamid.

O-Ring und Flachdichtung Gummi (NBR), 70 Shore.

Schrauben und Sechskantmuttern Stahl.

Schauglas glasklar.

Schrauben und Sechskantmuttern verzinkt.

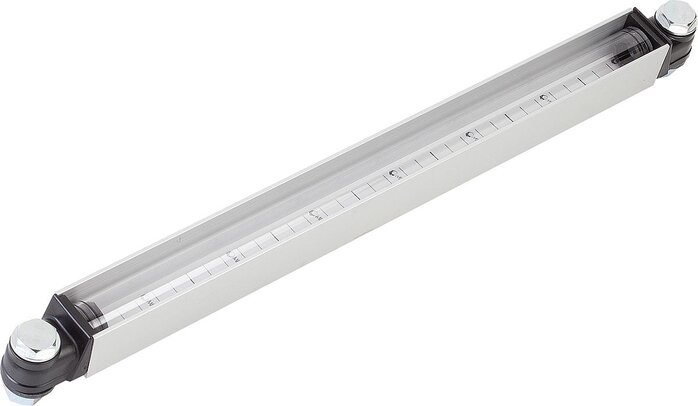

Die Ölstandsanzeiger können entweder wie in der Zeichnung dargestellt oder direkt in Gewindebohrungen montiert werden. Achsabstand für Befestigungsbohrungen =L1±0,3. Die maximale Betriebstemperatur beträgt 90 °C. Der maximale Druck beträgt 1 bar. Das maximale Anzugsdrehmoment der Befestigungsschrauben beträgt 5 Nm.

1) Flachdichtung

2) O-Ring
