· Erfassung des Füllstands optisch und mittels REED-Schalter
· Automatische Warnung wenn die Flüssigkeit die maximale Temperatur überschreitet
· Schauglas mit guter mechanischen Beständigkeit
· Temperaturbeständig bis 75 °C
Gehäuse Aluminium.
Röhre Polycarbonat.
Kappen Polyamid.
O-Ring und Flachdichtung Gummi (NBR).
Reflektor Kunststoff PVC.
Schwimmer Kunststoff.
Schrauben und Sechskantmuttern Stahl.
Schauglas glasklar.
Reflektor weiß.
Schwimmer rot, mit Magnetelement.
Schrauben und Sechskantmuttern verzinkt.

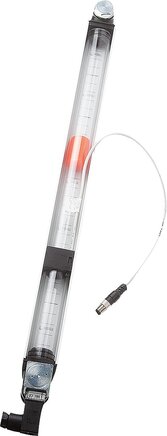

Mit den Ölstandsanzeigern kann der Füllstand nicht nur optisch angezeigt werden, sondern auch über einen REED-Schalter erfasst werden. Zusätzlich können die Ölstandsanzeiger ein elektrisches Signal ausgeben, wenn die Temperatur der Flüssigkeit im Inneren des Behälters die Schwelle von 70 °C erreicht. Sobald das Schwimmerelement nach dem Schließen des Stromkreises an den eingestellten Mindestwert kommt, wird eine elektrisches Signal ausgegeben. Der Sensor befindet sich am Gehäuse und ist in der Höhe entsprechend den Kontrollanforderungen des Niveaus verstellbar. Die Mindestangabe liegt etwa 35 mm von der Mitte der unteren Befestigungsschraube. Standardmäßig ist der Reed-Schalter mit einem Schließerkontakt (NO) ausgestattet. Die Temperaturüberwachung erfolgt über einen Temperaturschalter (Bi
Das maximale Anzugsdrehmoment der Befestigungsschrauben beträgt 5 Nm. Das Schauglas weist eine gute mechanische Beständigkeit auf und ist verträglich gegen Mineralöl, Benzin, Schmiermittel, Petroleum, Lösungsmitteln und den meisten chemischen Mitteln. Der Kontakt mit alkoholischen Lösungen und mit heißem Wasser ist zu vermeiden.
Die Befestigung des Ölstandsanzeigers erfolgt durch zwei Gewindebohrungen M12 oder alternativ über zwei Bohrungen Ø 12,2 mm (± 0,2 mm) mit Flanschmuttern. Achsabstand für die Befestigungsbohrungen = L1 ±0,5.
Die Ölstandsmessung erfolgt über ein Schwimmerelement mit einem Magneten, das den elektrischen Kontakt beim Erreichen des Niveauschalters ""REED"" aktiviert. Fällt der Ölstand unter ein bestimmtes Niveau, kann dadurch ein elektrischer Impuls ausgegeben werden.
Starke Magnetfelder beeinträchtigen die Funktion.
1) Schauglas
2) O-Ring
3) Flanschmutter M12
4) Kunststoff-Endkappe
5) Flachdichtung
6) Hohlschraube M12
7) Schwimmer mit Magnet
8) Reedschalter
9) Temperatursensor
10) Aluminiumgehäuse
