· Bauelement für den Zusammenbau von Profilen und Systemen
· Anwendungsgebiete: Maschinenbau, Schutzeinrichtungen, Gehäuse, Gestelle
· Verschiedene Montagemöglichkeiten
Aluminiumguss.
Klemmschraube mit Mutter, Stahl.
gleitgeschliffen.
Klemmschraube mit Mutter verzinkt.

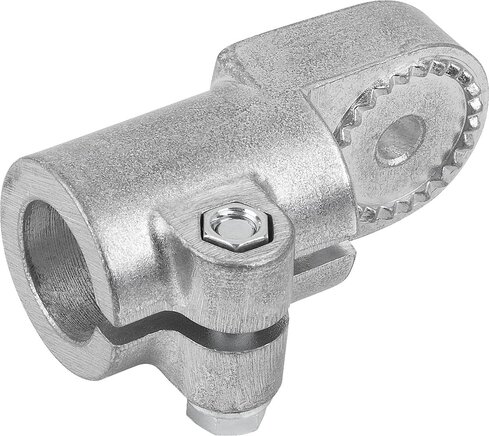

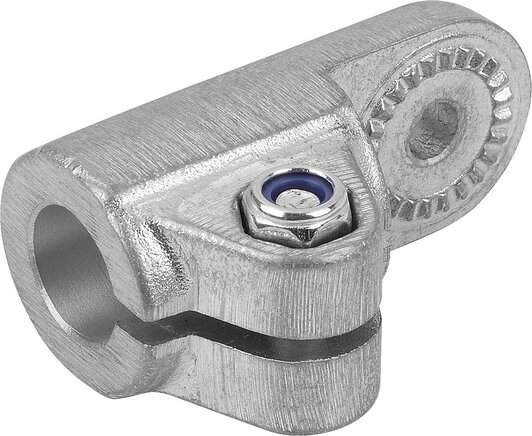

Rohrverbinder Gelenkstücke mit Außenverzahnung können mit Rohrverbinder Gelenkstückee mit Innenverzahnung (29024, 29028 oder 29030) zu einem Gelenkstück zusammengefügt werden.
Max. Drehmoment zum Anziehen der Klemmschrauben:
M6: 10 Nm.
M8: 25 Nm.
M10: 50 Nm.
Klemmhebel zur Befestigung.
- Sechskantmutter DIN 985
- Sechskantschrauben DIN 933
- Zylinderschrauben DIN 6912
1) 15° Verzahnung
