· Bauelement für den Zusammenbau von Profilen und Systemen

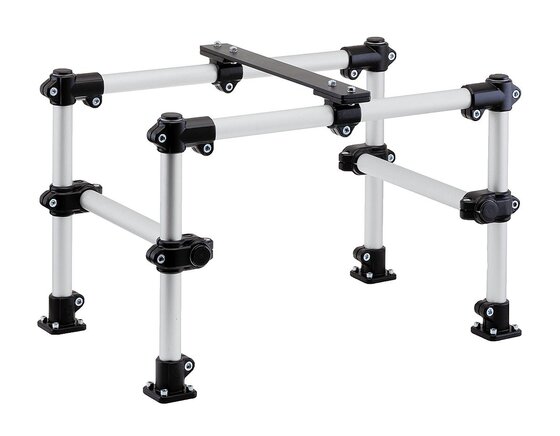

· Anwendungsgebiete: Maschinenbau, Schutzeinrichtungen, Gehäuse, Gestelle
· Um 180° stufenlos einstellbar
· Auf Anfrage: Kunststoffklemmhebel zur Befestigung
Thermoplast.
Zylinderschraube DIN 7984 und Sechskantmutter DIN 985, Stahl.
schwarz
Zylinderschraube, Sechskantmutter verzinkt.

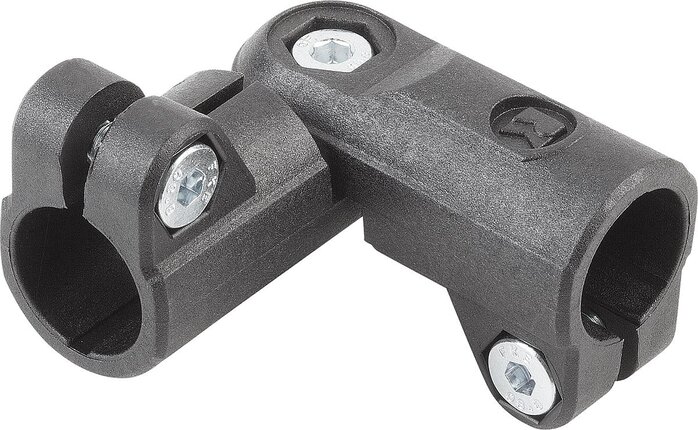

Rohrverbinder Gelenke sind um 180° stufenlos verstellbar.
Die Basisgröße für Rundrohre beträgt Ø18 mm bzw. Ø30 mm. Sollen kleinere Rohre geklemmt oder von Rund- auf Vierkantrohr umgestellt werden, so kann durch Reduzierhülsen 29042 das Entsprechende angepasst werden.
Kunststoffklemmhebel zur Befestigung.
- Reduzierhülsen 29042
- Rund- und Vierkantrohre 29050
Anzugsmoment der Klemmschrauben:
M6: 10 Nm.
M8: 25 Nm.
