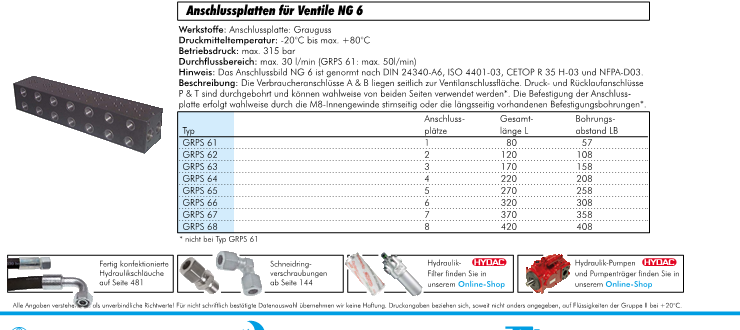

Materiais:
Placa de ligação: ferro fundido
Temperatura do agente de pressurização:
-20ºC a +80ºC
Pressão de
funcionamento: max 315 bar
Fluxo:
Max 30 l-min (GRPS 61: max 50 l-min)
Nota:
O diagrama de fiação NG 6 é padronizado de acordo com DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03 e NFPA-D03
Descrição:
As conexões A & B são posicionadas lateralmente à superfície da conexão da válvula Conexões de pressão e fluxo de retorno P & T são perfuradas e podem ser opcionalmente usadas por ambos os lados A placa de conexão pode ser montada usando a rosca fêmea M8 na parte frontal ou os furos de montagem posicionados longitudinalmente
